看见网络训练：从 XOR 到加法器

1. 梯度算完之后，网络发生了什么

上一篇讲清了反向传播：先前向算出各层输出，再把误差往回传，最后沿梯度的反方向调整参数。

公式告诉了我们怎么调整，但几百个参数一起变化，光看数字很难形成直觉。把它们画出来，就能观察训练在做什么；再把任务从 XOR 换成加法，也能看看前面学过的方法如何用于更复杂的问题。

下面这段动画展示了一个加法器网络的参数变化。左边是 8 个输入，中间是 8 个隐藏层神经元，右边是 5 个输出。

打开训练动画

先留意一个现象：圆点和连线的位置始终没变，变化的是颜色。这正是这个全连接网络的训练方式——结构事先确定，训练调整的是连接上的权重和各个神经元的偏置。

2. 颜色能告诉我们什么

前文把每层计算拆成了三步：输入乘权重、加偏置、经过激活函数。图里也按这个关系表示：

• 圆点表示神经元，每一列是一层。
• 连线表示相邻两层之间的连接，颜色表示权重。
• 隐藏层和输出层圆点的颜色表示偏置，输入层统一画成灰色。

注意，这里圆点的颜色表示偏置，不表示激活值。偏置是训练要调整的参数；激活值则是给定输入后，神经元算出的结果。因此，这段动画展示的是参数在训练中的变化，并没有展示某个输入在各层之间的传递过程。

权重和偏置可正可负，范围也不固定。为了把它们变成颜色，可以先用 sigmoid 把数值压到 0 到 1，再按这个比例混合紫红色和绿色：

这次使用 sigmoid 只是为了显示，并不改变参数本身。对同一条连接来说，在其他条件相同时，正权重让上游输入的增大推高下游的加权和，负权重则让它降低。颜色把这种方向上的区别直接画了出来。

对比动画中较早和较晚的两个时刻：

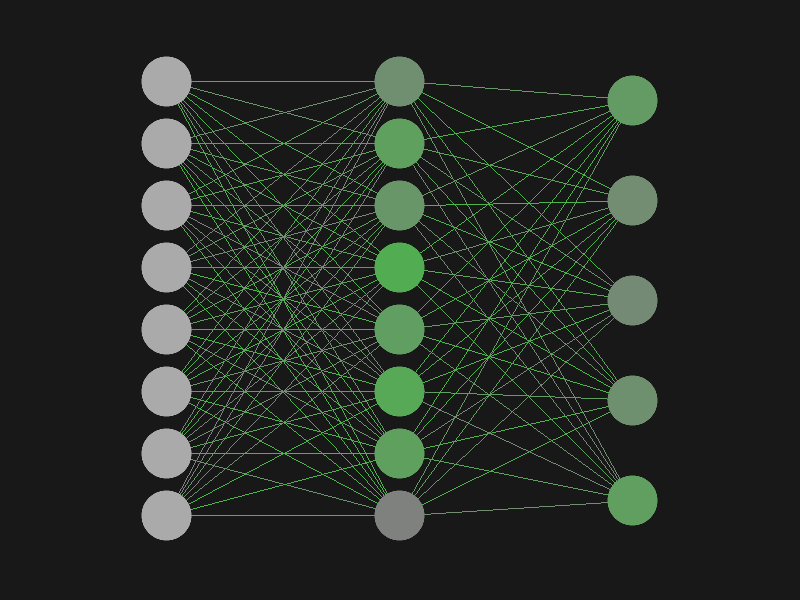

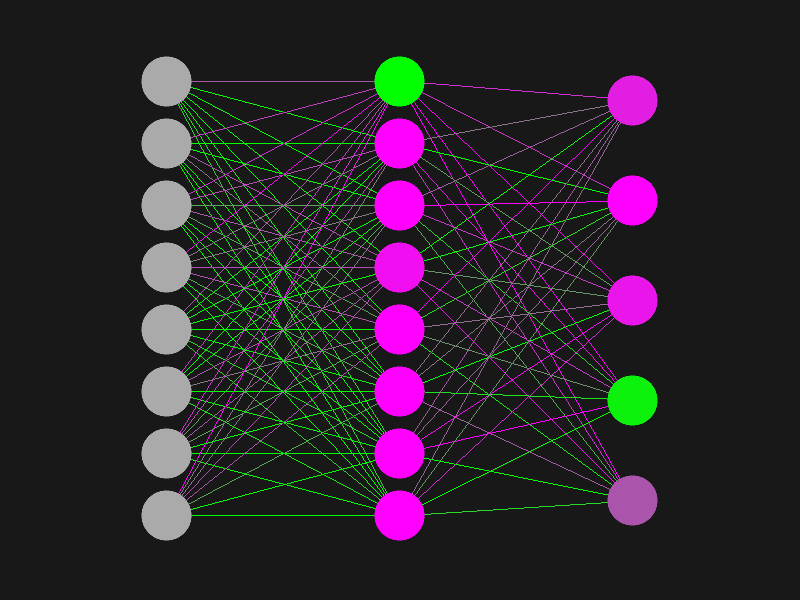

训练较早时	训练较晚时

这个例子的初始参数在 0 到 1 之间，所以颜色集中在灰绿附近。随着训练进行，参数逐渐分开：有的更正，有的变成负数。原本相近的连接开始以不同的方向和强度影响后面的计算。

不过，颜色只能表达大致大小。当参数绝对值很大时，sigmoid 已经接近两端，参数继续变化，颜色也可能几乎不动。画面稳定不能单独证明训练收敛，颜色分明也不能证明预测正确。

3. 学习加法之前，先决定怎么表示数字

XOR 的输入是两个二进制位，输出也是一位。换成两个整数相加，第一件事是决定如何把整数交给网络。

这里考虑两个 0 到 15 的非负整数，每个数可以拆成 4 个二进制位。两数之和最多是 30，需要 5 位才能完整表示：

例如 3 + 5 = 8。如果约定低位在前，数据就这样排列：

因此，输入是 1, 1, 0, 0, 1, 0, 1, 0，期望输出是 0, 0, 0, 1, 0。高位在前也可以，关键是制作样本、输入网络和解释输出时始终遵守同一个顺序。

两个数各有 16 种取值，一共只有 16 × 16 = 256 组组合，可以全部列出来作为样本。每组样本由两个部分组成：两个加数的二进制位，以及正确结果的二进制位。

这里要分清提供正确答案和告诉网络怎么算。我们用普通加法制作标签，但网络接收的只是输入位；它需要根据预测与标签之间的误差，调整自己的参数。

加法也把 XOR 的问题往前推进了一步：最低位的和就是两个输入位的 XOR，而更高位还要考虑低位传来的进位。例如 7 + 1 = 8，二进制从 0111 + 0001 变成 1000，进位一路影响到更高位。网络要拟合的，正是这些输入位之间的关系。

4. 输出变多了，学习方法仍然相同

对这个问题，可以尝试一个“8 个输入 → 8 个隐藏层神经元 → 5 个输出”的全连接网络，也就是动画中的结构。

输入和输出的数量由数据表示决定，隐藏层宽度则是模型的选择。取 8 个隐藏层神经元是一个实验配置，并不意味着它一定足够，也不保证训练一定成功。

这个网络共有：

• 输入到隐藏层：8 × 8 个权重，加 8 个偏置。
• 隐藏层到输出层：8 × 5 个权重，加 5 个偏置。

合起来是 117 个参数。参数比 XOR 多了，学习过程却没有新增步骤：

输入二进制位 → 前向计算五个输出 → 与正确答案比较
            → 反向传播求梯度 → 调整参数 → 再来一轮

误差也可以沿用前文的平方误差。只是原来每个样本只有一个输出，现在要把五个输出的误差平方相加，再对全部样本取平均。

每个输出都贡献一部分误差。隐藏层同时连接五个输出，所以它的梯度也要汇总这些下游路径的贡献。这正好对应上一篇讲过的“误差为什么要相加”：一个参数影响了多个结果，求导时就要把各条路径的影响加起来。

如果采用整批训练，就先计算所有样本的梯度并取平均，再统一更新参数。无论输出是一位还是五位，都遵循前文“在同一组参数上算梯度，再一起更新”的顺序。

5. 怎样判断网络真的学会了

输出层经过 sigmoid，得到的是 0 到 1 之间的小数。要把它还原成二进制位，可以约定：大于 0.5 判为 1，否则判为 0，再按位拼回整数。

但观察训练时，有几个不同的问题需要分别回答：

这些结果不能互相替代。误差下降，表示输出整体上更接近标签，但某一位仍可能落在 0.5 的错误一侧；多数位正确，也不等于整数结果正确。

例如 9 + 8 = 17，正确的五位结果是 10001。只判断出最高位为 1，只能说明知道结果超过了 15；低四位如果错了，仍然没有算出 17。评价加法任务时，应该按完整结果是否正确统计。

训练表现也不能替代梯度检查。如果怀疑参数更新有问题，仍然可以用前文的有限差分逐项核对。动画能帮助发现现象，数值对照才能判断梯度是否符合公式。

最后，还要区分“拟合了这些样本”和“掌握了可推广的规律”。如果全部 256 组输入都参与训练，再检查同样的 256 组，得到的是这个范围内的拟合情况。即使全部算对，也不能据此推断它能处理更多位数或更大的整数。

从 XOR 走到加法器，值得掌握的是这三个步骤：先把问题表示成输入和目标，再用统一的训练过程调整参数，最后用与任务一致的标准检查结果。 可视化让中间的变化更容易理解，而学习是否有效，要由完整的预测结果来回答。
